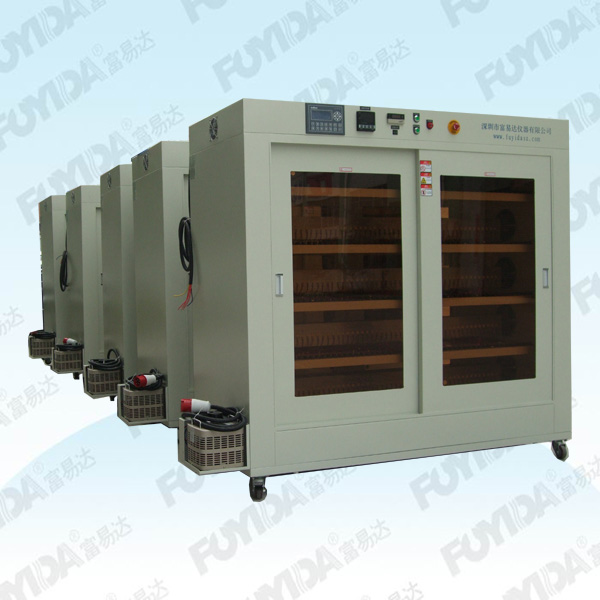

老化柜規格書
該老化柜采用5W的燈珠作為老化負載，長條鋁合金散熱，專門針對大批量生產LED照明燈的LED驅動電源老化。
|
老化柜型號： ORT500 |
供應商任務量界定 1、供應商做好老化柜的庫體部分、恒溫系統、控制系統、運風系統、排風系統等； 2、老化柜的電源：220v，配5KW調壓器 3、層架：5層，層高280mm，帶腳輪、臺車配電源2pin端子； 4、老化柜電源ON/OFF沖擊; |
|
老化量的設計 |
每臺車老化產品500PCS； 整柜分成5層，每層雙面100PCS，單面50PCS |
|
總電量需求 |
老化柜總配電約為：9.5KW。 其中：A.老化柜:加熱共3KW; B.運風風扇：¢220mm, 0.065KW×10 = 0.65KW; C.調壓器：5KW(0～300VAC) |
|
結構尺寸 |
老化柜外尺寸約為：1960W×1890H×820D； 老化柜內尺寸：1700W×1400H×680D； |
|
庫體材質 |
鈑金結構，冷板焊接噴粉處理 |
|
地面材質 |
------ |
|
玻璃視窗 |
位于大門上，每扇門配1個，大觀察窗， 茶色鋼化玻璃或者白色玻璃貼深色防爆膜 |
|
固定方式 |
焊接 |
|
溫度范圍 |
室溫～50℃±3℃,溫度可調 |
|
溫度均勻度 |
產品區 ≤±3.0℃，允許±5.0℃ |
|
輔助升溫 |
循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作 |
|
超溫溫進、排風 |
超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外 |
|
電線電纜 |
老化柜中所有用線均采用國標線及105度耐高溫電線。 |
|
報警及保護裝置 |
A.控制電源加保險及熱過載繼電器 |
|
|
B.超溫報警 |
|
|
C.鼓風機過載、過熱、缺相保護 |
|
|
D.電熱采用無風切電過熱保護 |
|
|
E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象 |
|
|
F.可靠的接地和漏電保護裝置 |
|
|
G.室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護 |
|
控制方式 |
溫度控制：電腦型溫度控制器的控制方式，固態繼電器輸出；測溫點：1點溫度檢測、1點超溫保護檢測； |
|
|
A.PID為控制核心，通過過繼電器實現自動控制功能 |
|
|
B.排風系統采用獨立溫度控制系統. |
|
時序控制 |
時間控制：采用PLC板+文本，灌裝時序控制程序、控制電源產品老化過程的ON/OFF沖擊及循環沖擊。 |
|
溫度檢測 |
A.室內1點溫度檢測、1點超溫保護檢測。 |
|
|
B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。 |
|
溫度顯示 |
A.老化總過程溫度自動控制。 |
|
|
B.單點控制排風取樣點. |
|
聲光報警系統 |
在老化柜外設置設置蜂鳴器，老化柜內運行狀態。 |
|
老化柜配電 |
老化柜控制箱內空開以下，線材由供方提供，空開以上電源線由需方負責（配3米線）； 負載線的固定、鋁型材由富易達購買和加工，鋁型材通過絕緣子與老化柜機殼絕緣，≥1000VAC； |
2011年11月整理發布，深圳市富易達儀器有限公司 13823101232-任先生
